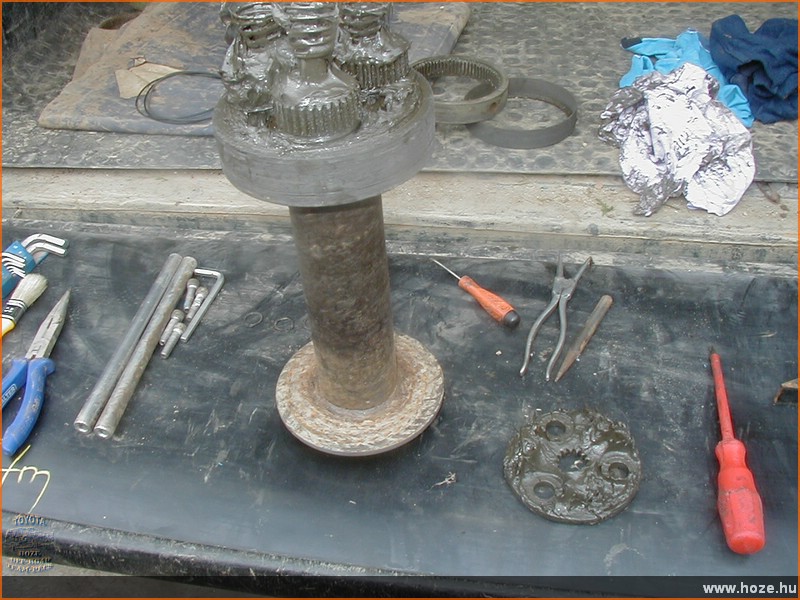

Comment: [A csévetest másik oldalán még van mit bontani. Három segergyûrû levétele után a lapos kör alakú váltólemezt le lehet venni. Ennek a közepén van egy fogaskerék nyílás, ami a fõtengely méretével egyezik. Ennek a tányérnak az a szerepe, hogy ha gyors sebességi fokozatot kapcsolok, akkor a fõtengelyt közvetlenûl hozzákapcsolja a csévetesthez. Ilyenkor a nagy fogaskerék nincs rögzítve a házhoz ezért az együtt forog a dobbal. Ha pedig a lassú fokozatot választom, akkor ez a tányér elmozul és a közepén lévõ fogaskerék nem találkozik a fõtengely végével így hát a fõtengely végén lévõ fogaskerék a három kis fogaskereket hajtja, amik a nagy fogaskerék belsején forognak. Mivel a nagy fogaskerék ebben az esetben rögzítve van elfordulás ellen a fõtengely és a dob között létrejön az 1:6 -hoz áttétel. ]
